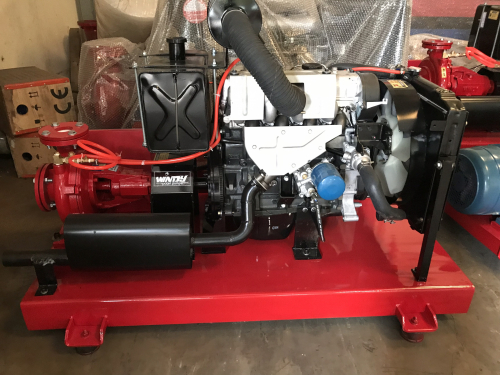

Máy bơm Diesel được thiết kế, sản xuất phục vụ cho công tác chữa
cháy chuyên nghiệp.
Trước khi lắp đặt và vận hành máy bơm, vui lòng tham khảo đầy đủ
thông tin liên quan nhằm giúp bạn hiểu rõ phương pháp lắp đặt, vận hành và bảo
dưỡng máy bơm Diesel.
Máy
bơm chữa cháy Diesel phù hợp các công trình cao ốc văn phòng, chung cư cao tầng,
nhà máy công nghiệp, kho xăng dầu, kho hàng hóa, sân bay, bến cảng, bệnh viện,
trường học …
PHƯƠNG PHÁP LẮP
ĐẶT MÁY BƠM DIESEL
1. Vận chuyển
Khi nâng máy vận chuyển phải sử dụng dây cáp chịu lực tải trọng
tối thiểu gấp 2
lần trọng tải của máy bơm móc vào 2 ống thép đường kính tối thiểu 40mm xuyên qua 4 lỗ ở chân đế máy, sau đó dùng cần cẩu có tải trọng thích hợp để nâng và di chuyển máy bơm đến nơi lắp đặt.
Khi nâng máy bơm, điểm nâng luôn luôn ở phía trên điểm trọng tâm
của máy và
các thiết bị nâng phải bảo đảm an toàn trong quá trình nâng hạ
máy.
Dùng các vật liệu mềm lót lên thành máy bơm nhằm tránh việc dây cáp làm trầy xước hư hỏng thành máy bơm
2. Vị trí lắp đặt máy bơm diesel
Lắp đặt máy bơm Diesel chọn vị trí gần hồ nước cứu hỏa để bơm
hút
nước được dễ dàng.
Vị trí lắp đặt máy bơm Diesel phải thuận tiện cho việc thao tác, vận hành, bảo dưỡng trong quá trình sử dụng. Tham khảo kích thước và khoảng cách ô thông gió .
3. Nền bệ máy bơm diesel
Nền bệ lắp đặt máy bơm diesel sử dụng Bê tông mác 300 gia cường
thép
chịu lực bên trong, nhằm bảo đảm độ bền vững và chịu được tải
trọng máy bơm khi
đặt lên trên nền bệ, kích thước nền bệ L1862mmxW1085mmxH100mm
4. Bulon cố định chân máy bơm diesel
– Kích thước tổng thể của máy bơm Diesel: L1500 x W760 x H900
(mm).
– Dùng 4 cục cao su chịu lực chống rung và khoan lỗ xuống nền bê
tông dùng 4
con bulon nở Hilti số hiệu HASM 16×120/5/25 xiết cố định bộ chân máy bơm diesel với nền bê tông,
5. Ống hút và ống đẩy nước
Khi lắp đặt đường ống hút, ống đẩy của máy bơm chữa cháy phải lắp đặt các thiết bị theo thứ tự và vị trí như hình vẽ, bao gồm Van 1 chiều, Ống mồi nước, Van chặn, Bộ giảm chấn, đầu ống hút phải gắn bộ lọc rác để ngăn rác từ đáy hồ nước đi vào
đầu bơm gây hư hỏng cánh bơm nước.
Khoảng cách tối thiểu của bộ lọc rác tới đáy hồ nước là 300 mm
Khoảng cách tối thiểu của bộ lọc rác tới thành hồ nước là 400mm
Chiều sâu từ bộ lọc rác tới đầu bơm không được lớn hơn 4500 mm
Khoảng cách A = 300mm Khoảng cách B = 250mm Khoảng cách C = 300mm
Khoảng cách D = 300mm Khoảng cách E = 250mm Khoảng cách F = 250mm
Khoảng cách G =
250mm
Chú ý: Các điểm nối liên kết trên ống hút, ống đẩy phải bảo đảm kín không bị rò rỉ và phải thử áp lực kín trước khi kết nối vào máy bơm. Vị trí gắn ống mồi nước phải nằm ở vị trí dễ nhận biết, thuận tiện cho việc thường xuyên kiểm tra nguồn nước đầu vào của máy bơm.
6. Ống bô thổi khí thải
Trường hợp ống bô thổi khí thải được bố trí hướng ra ngoài trời
thì tại đầu cuối
trí người đứng thao tác điều khiển vận hành nhằm giảm bớt ảnh hưởng của khói trong quá trình vận hành máy bơm diesel.
